Аппаратура системного применения
Пульты управления УУМ-04Р, УУМ-04РМ
|
Организуют
подсистему радиационного
мониторинга с устройствами
детектирования УДГ-02И, УДГ-03И, УДГ-04И
и являются источником питания для
этих устройств детектирования.
| Количество подключаемых устройств детектирования |
не более 30 |
| Внешний интерфейс |
RS-485 |
| Источник питания |
~ 220В ±15%,50 Гц |
| Потребляемая мощность |
не более 3 ВА |
| Режим работы |
круглосуточный |
|
Блоки управления БУС-01И, БУС-02И
|
БУС-01И
- 4-х канальный адаптер для передачи
сигнала типа "сухой контакт" в
систему контроля доступа при
превышении установленного порога.
Работает совместно с устройствами
детектирования УДГ-02И, УДГ-03И, УДГ-04И. БУС-02И
- преобразует информационный
интерфейс RS-485 <=> RS-232 и
осуществляет дистанционное
включение всех пультов управления
системы. Совместно с ПК образует АРМ
оператора системы. |
|
Блок сигнализации БСР-03И
 |
Предназначен
для звуковой и световой сигнализации
тревоги, и индикации режима работы
установки радиационного
мониторинга. Работает совместно с
устройствами детектирования УДГ-02И, УДГ-03И,
УДГ-04И.
|
Инфракрасный датчик
|
Извещатель охранный объемный оптико-электронный типа "Астра"
(или аналогичный).
Формирует сигнал о нахождении объекта в зоне обнаружения для установки
радиационного мониторинга. Работает совместно с устройствами
детектирования УДГ-02И, УДГ-03И, УДГ-04И. |
 |
Терминал оператора системы
 |
Терминал
оператора системы автоматизирует
следующие процессы:
-
сбор информации от аппаратуры
системы;
-
обработку и хранение
этой информации;
-
формирование управляющих команд
для аппаратуры системы и установку
режимов ее работы;
-
формирование и передачу данных
радиационного мониторинга службе
безопасности объекта;
-
контроль работоспособности
аппаратуры;
-
документирование режимов работы
системы в процессе ее эксплуатации
на объекте. |

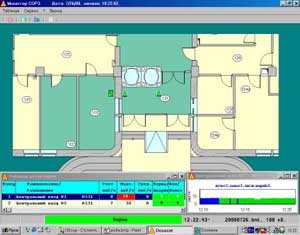

Программное обеспечение терминала оператора системы
|
Программное обеспечение терминала оператора
системы работает под управлением ОС MS
Windows 2000/XP и реализует следующие функции:
- вывод сообщений при возникновении тревожных ситуаций и сбоев в оборудовании СРМ;
- аудио-визуальную сигнализацию на терминале оператора при возникновении тревожной ситуации;
- представление информации о месте возникновения тревожной ситуации на мнемосхеме объекта;
- представление текущих и архивных данных в виде таблиц, графиков и текстовых сообщений;
- управление режимами работы системы.
|
|
|
|
